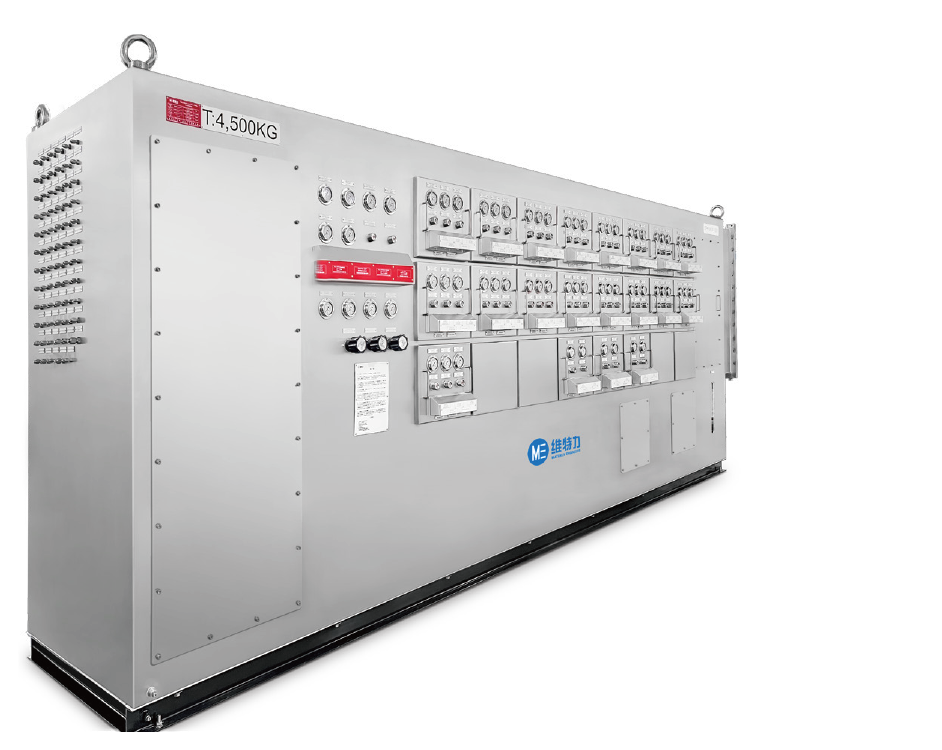

井口控制盘

应用范围

由于海洋油气开采投资大风险高，一般平台井口较为集中，平台空间有限，井口控制盘采用集成式设计，一台井口控制盘最多可以控制 24井次，最大可能提高空间利用率，同时采用模块化设计，每个模块对应一口井，方便操作与使用。并口控制盘的控制对象为地面主阀、地面翼阀、井下安全阀、放气阀，并联锁关断/启动电潜泵，设有本地关断、远程关断、ESD 关断、易熔塞关断和高低压先导阀关断等功能(根据钻完井方案每个项目的技术要求有所区别)。随着海洋油气开采的智能化升级，维特力井口控制盘除了关断功能，又升级了远程开井功能，在无人平台或台风复产时，可实现在中控室或者陆地中央控制室实现远程遥控开井，大大提高了油气开采的安全性和智能化水平。

主要技术参数

1.设计寿命：25 年

2.设计工况：海洋环境，环境温度:-29-70℃，1类、2区、Group lAT4 等级的危险环境

3.压力等级：5,000psi、10,000psi、20,000psi

4.动力源：电动或气动

5.最大控制井口数：24 井

6.单井模块可控制对象：SCSSV.MSSV.WSSV， GVV等(可选)

7.MAX压力：20.000psi

8.允许环境温度范围：-29℃-70℃

9.易熔塞熔化温度：71℃

10.防爆等级：Ex dIB T4

11.防护等级：IP66

12.驱动方式：气动、电动、手动

13.控制安全阀数量：单井 1~6 个(可定制)
